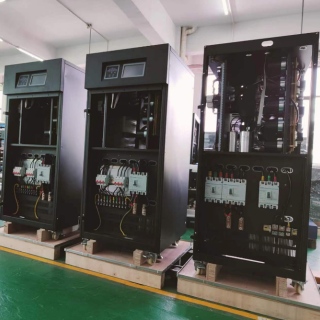

300KW خارج الشبكة الشمسية العاكس للصناعة
العلامة التجارية: Lersion
المنتج المصدر: الصين
التسليم في الوقت المحدد: 3-15 يوم
القدرة على التوريد: 100
1 بنيت في ألمانيا إنفينيون وحدة IGBT.
2 تكنولوجيا رقائق الجيل الجديد DSP أمريكا.
3 30 فريقًا للبحث والتطوير للمهندسين ، دائرة التصميم الذاتي والابتكار للوحة الأم ، النظام.
4 سنوات خبرة الشركة المصنعة للمصنع ، ملاحظات العملاء والتحسين المستمر.
5 عمر تصميم أكثر من 10 سنوات.
6 OEM / التصميم مقبولة.
CPN مسلسل ثلاثة مرحلة عن شبكة شمسي العاكس 300KW
1 منتج سمات
DSP, MCU و DDC حقيقي-وقت يعالج الجميع رقمي يتحكم تكنولوجيا
IGBT العاكس تكنولوجيا و عالي تكرار PWM تكنولوجيا
تيار متردد مدخل زيادة-الجهد االكهربى / انخفاض الجهد, انتاج زيادة-الجهد االكهربى / انخفاض الجهد, انتاج الزائد, قصير دائرة كهربائية حماية, زيادة درجة حرارة حماية, انخفاض الجهد تحذير, بطارية فاحش حماية
7-بوصة يلمس شاشة رقمي عرض
واي فاي بعيد يراقب (خياري)
2 طلب ل CPN 300KW عن شبكة شمسي العاكس
 |  |  |  |  |  |
| سكني | الفندق فيلا | سفينة/جزيرة | الأرض الزراعية | عدم شبكة منطقة | مصنع |
3Application رسم بياني&نبسب;ل CPN 300KW
4 اِصطِلاحِيّ حدود
| وضع | CPN10K | CPN15K | CPN20K | CPN30K | CPN40K | CPN50K | CPN60K | CPN80K | CPN100K | CPN120K | CPN160K | CPN200K |
| سعة | 10KVA | 15KVA | 20KVA | 30KVA | 40KVA | 50KVA | 60KVA | 80KVA | 100KVA | 120KVA | 160KVA | 200KVA |
| بطارية الجهد االكهربى | 192V/220V/360V/384V | 220 فولت / 360 فولت / 384 فولت | 360 فولت / 384 فولت | |||||||||
| الحجم: (L * W * همم) | 720 * 460 * 1180 | 730 * 570 * 1150 | 800 * 670 * 1550 | ١٢١٠ * ٨٧٥ * ١٦٨٠ | ||||||||
| حجم العبوة (L * W * همم) | 880 * 610 * 1350 | 850 * 700 * 1250 | 1070 * 820 * 1680 | 1370 * 1025 * 1850 | ||||||||
| شمال غرب (كجم) | 195 | 240 | 270 | 330 | 380 | 430 | 550 | 630 | 680 | 750 | 950 | 1300 |
| غيغاواط (كجم) | 210 | 255 | 12857.5 | 360 | 410 | 465 | 585 | 670 | 720 | 790 | 1000 | 1350 |
| مدخل | ||||||||||||
| مرحلة | ثلاث مراحل + N + G | |||||||||||
| نطاق إدخال التيار المتردد | 380VAC ± 20٪ | |||||||||||
| تردد الإدخال | 45 هرتز ～ 55 هرتز ، 55 هرتز ～ 65 هرتز | |||||||||||
| انتاج | | ||||||||||||
| انتاج التيار الكهربائي | وضع العاكس: 380Vac ± 3٪ ؛ وضع التيار المتردد: 380Vac ± 20٪ ؛ | |||||||||||
| نطاق الترددات (وضع التيار المتردد) | 45 هرتز ～ 55 هرتز | |||||||||||
| نطاق الترددات (وضع العاكس) | 50 هرتز / 60هرتز&نبسب;± 0.1 هرتز | |||||||||||
| فوق الحمولة | وضع التيار المتردد: (100٪ 110٪: 10 دقائق ؛ 110٪ 130٪: 1 دقيقة ؛>130٪: 1 ثانية ؛) | |||||||||||
| وضع العاكس: (100٪ 110٪: 30 ثانية ؛ 110٪ 130٪: 10 ثوانٍ ؛>130٪: 1 ثانية ؛) | ||||||||||||
| نسبة الذروة الحالية | 3: 1 كحد أقصى | |||||||||||
| وقت التحويل | &لتر;10 مللي ثانية | |||||||||||
| الموجي | موجة جيبية نقية | |||||||||||
| التشوه التوافقي | الحمل الخطي &لتر;3٪ ؛ الحمل غير الخطي &لتر;5٪ | |||||||||||
| توازن الحمل الجهد | &لتر;± 1٪ | |||||||||||
| عدم التوازن تحميل الجهد | &لتر;± 5٪ | |||||||||||
| كفاءة | 92٪ | |||||||||||
| نوع العزلة | عزل الإخراج | |||||||||||
| بطارية | ||||||||||||
| قدرة البطارية | ذلك يعتمد على الاستخدام | |||||||||||
| رقم البطارية | ذلك يعتمد على الاستخدام | |||||||||||
| الظروف البيئية | ||||||||||||
| التشغيل درجة حرارة | 0 ℃ -40 ℃ ينخفض عمر البطارية في درجات الحرارة المحيطة التي تزيد عن 25 درجة مئوية） | |||||||||||
| رطوبة العملية | &لتر;95٪ بدون تكثيف) | |||||||||||
| ارتفاع التشغيل | أقل من 1000 متر (مع زيادة 100 متر ، ستقلل من الإنتاج بنسبة 1٪) بحد أقصى 5000 متر | |||||||||||
| ضوضاء | &لتر;58dB (المسافة إلى الآلة 1 م) | |||||||||||
| إدارة | ||||||||||||
| عرض | 7 بوصة نظام شاشة تعمل باللمس | |||||||||||
| حاسوب تواصل واجهه المستخدم | RS232 ، (485 、 خيارات مراقبة الشبكة عن بعد) | |||||||||||
| * البيانات الواردة أعلاه هي للإشارة. إذا كان هناك أي تغيير ، يرجى الرجوع إلى الكائن الحقيقي. | ||||||||||||
5 مقدمة من لوحة العرض العاكس 300kw
مؤشر ①SEQ ؛
② مؤشر المسجل&نبسب;
③ مؤشر تجاوز.
④ مؤشر العاكس.
⑤ مؤشر الإخراج.
⑥ مؤشر البطارية&نبسب;
⑦يضعط: أولوية الطاقة الرئيسية
⑧ اضغط على: كاتم الصوت&نبسب;
مؤشر خطأ.
⑩ شاشة تعمل باللمس شاشة LCD ؛
مقدمة من صالة
①تيار متردد مفتاح الإدخال
② مفتاح الإدخال العاصمة
③ مفتاح إخراج التيار المتردد
④ اتصال السلك الأرضي (مدخل التيار المتردد)
⑤ اتصال إدخال التيار المتردد
⑥ وصلة إدخال العاصمة ، + للإيجابي و- للسالب
⑦ اتصال إخراج التيار المتردد
⑧ اتصال السلك الأرضي (خرج التيار المتردد)
6 وضع العمل من 300KW العاكس
العاكس ثلاثي الأطوار من سلسلة CPN لديه وضعان للعمل:أولوية العاصمة وأولوية تيار متردد&نبسب;
1. أولوية العاصمة&نبسب;
يقوم العاكس بتحويل تيار إدخال التيار المستمر من الألواح الكهروضوئية أو بنك البطارية إلى تيار متردد لتزويد الأحمال. عندما يكون جهد البطارية منخفضًا ، سيتحول العاكس تلقائيًا إلى طاقة الإدخال الرئيسية (غرام / المولد) لتوفير الطاقة للحمل. يعود النظام تلقائيًا إلى التيار المتردد بعد شحن البطارية مرة أخرى.&نبسب;
(1) PV مع بنك البطارية
(2) البطارية فقط
(3) طاقة التيار المتردد فقط
2. أولوية التيار المتردد&نبسب;
بينما يكون إدخال التيار المتردد مستقرًا ، يعمل العاكس في التجاوز لتوفير الطاقة للحمل وشحن حزمة البطارية في نفس الوقت. عندما يكون دخل التيار المتردد مرتفعًا جدًا / منخفضًا جدًا / تشويهًا خطيرًا / ترددًا غير طبيعي / خطأ ، فسيقوم النظام تلقائيًا بالتبديل إلى محول البطارية لتزويد الحمل بالطاقة. بمجرد استقرار إدخال التيار المتردد ، سيعود النظام إلى وضع التجاوز لتزويد الطاقة بالحمل تلقائيًا.
(1) PV ، طاقة التيار المتردد وبنك البطارية
(2) بنك الطاقة الشمسية والبطارية
(3) طاقة التيار المتردد وبنك البطارية
(4) البطارية فقط
7&نبسب;حالة موقع التثبيت من 300KW خارج الشبكة العاكس
أنتج مصنعنا أكثر من 500000 للعملاء في جميع أنحاء العالم ، ونحن نرحب بمزيد من التجار / تجار الجملة / الوكيل لزيارة مصنعنا لتبادل الأعمال التفصيلية
